Описание

Предназначен для выполнения демонстрационных экспериментов и моделирующих расчетов, в которых изучаются свойства электрических цепей с конденсаторами и катушками индуктивности, а также для изучения темы «Переменный электрический ток».

Чему научится ребенок

Обеспечивает выполнение учащимися демонстрационных экспериментов и изучения:

• Зарядки конденсатора
• Разрядки конденсатора
• Энергии заряженного конденсатора
• Электромагнитной индукции
• Явления самоиндукции
• Конденсатора и катушки индуктивности в цепи переменного тока

Способ работы

Позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования.

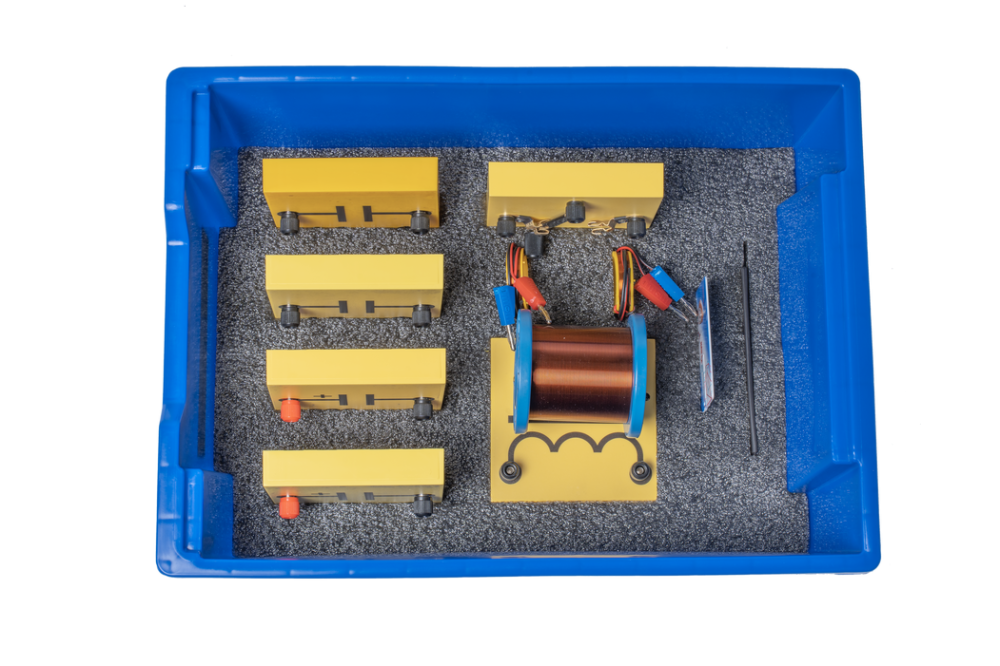

Состав:

• Конденсатор (4 штуки)
• Катушка индуктивности сопротивлением 20 Ом
• Ферритовый сердечник
• Катушка-моток (2 штуки)
• Методическое обеспечение
• Программное обеспечение для проведения расчетного моделирования
• Система хранения

Номиналы элементов подобраны таким образом, чтобы обеспечить заметное отличие в собственных частотах колебательных контуров, собранных на их основе.

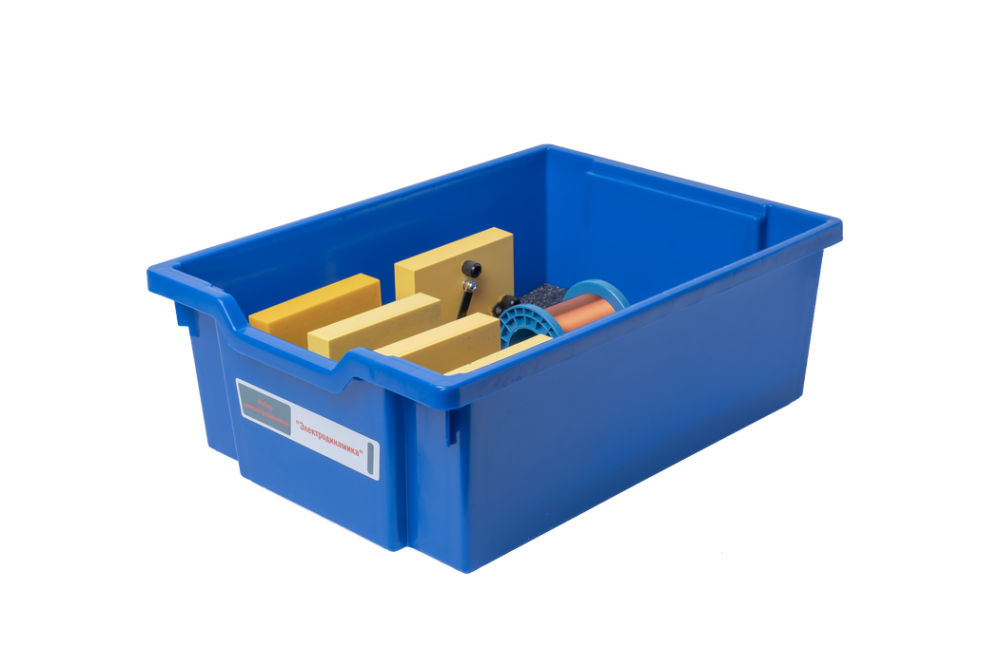

Весь набор укомплектован в пластиковую систему хранения с ложементом, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым.

Методическое обеспечение

Набор содержит методическое руководство по проведению экспериментов, которое содержит указания по выполнению 10 экспериментов на собираемых установках.
Также в комплекте поставляются электронные методические указания по выполнению моделирования, которые содержат описание всех трех блоков программы моделирования и описания 2 расчетных заданий (экспериментов), выполняемых с помощью каждого из блоков расчетной модели.

Программное обеспечение для проведения расчетного моделирования
Программное обеспечение для проведения расчетного моделирования состоит из 3 блоков, посвященных моделированию процессов зарядки и разрядки конденсатора, началу и прекращению протекания тока через катушку индуктивности, а также по моделированию свободных колебаний в колебательном контуре.

Примеры экспериментов

Набор обеспечивает выполнение 10 демонстрационных экспериментов по следующей тематике:

• Зарядка конденсатора
• Разрядка конденсатора
• Энергия заряженного конденсатора
• Электромагнитная индукция
• Явление самоиндукции
• Конденсатор в цепи переменного тока
• Катушка индуктивности в цепи переменного тока
• Последовательная цепь переменного тока
• Резонанс в последовательном колебательном контуре
• Зависимость резонансной частоты от параметров контура
• Принцип действия трансформатора

Рекомендуемый уровень образования:

• Основное общее (5—9 класс)
• Среднее общее (10 и 11 классы)
• Дополнительное образование

Рекомендуемый возраст: от 12 лет

Рекомендуемое количество на кабинет: 1 штука

Важно: Товар внесен в реестр промышленной продукции, произведенной на территории Российской Федерации, номер реестровой записи — 10683791

Программное обеспечение для проведения расчетного моделирования: «Интерактивная цифровая лаборатория». Включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации №5603 от 26.07.2019.

Входит в перечень учебного оборудования для оснащения школ-новостроек (Приказ №838 Минпросвещения РФ от 28.11.2024 года)

Обратите внимание: для проведения опытов дополнительно требуется источник питания напряжением не менее 12 В, например, блок питания 24 В регулируемый и током нагрузки до 10 А, а также генератор с амплитудой выходного сигнала не менее 10 В и плавной регулировкой частоты в диапазоне от 10 Гц до 10 кГц.
