Описание

Предназначен для экспериментальной демонстрации магнитного поля, создаваемого электрическим током и силового взаимодействия между проводниками при протекании по ним электрического тока.

Области знаний и применение

Обеспечивает изучение зависимости индукции магнитного поля от силы тока и плотности витков соленоида, изучения распределения магнитного поля плоской катушки и колец Гельмгольца, демонстрацию взаимодействия катушек с током одинаковой и противоположной направленности.

Чему научится ребенок

Проводить демонстрационные эксперименты по изучению зависимости магнитного поля от силы тока и регистрации на компьютере зависимостей магнитного поля от координаты.
Кроме того, набор обеспечивает расчетное моделирование конфигураций магнитного поля внутри реального соленоида конечной длины и вокруг плоской катушки.

Способ работы

Позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования.

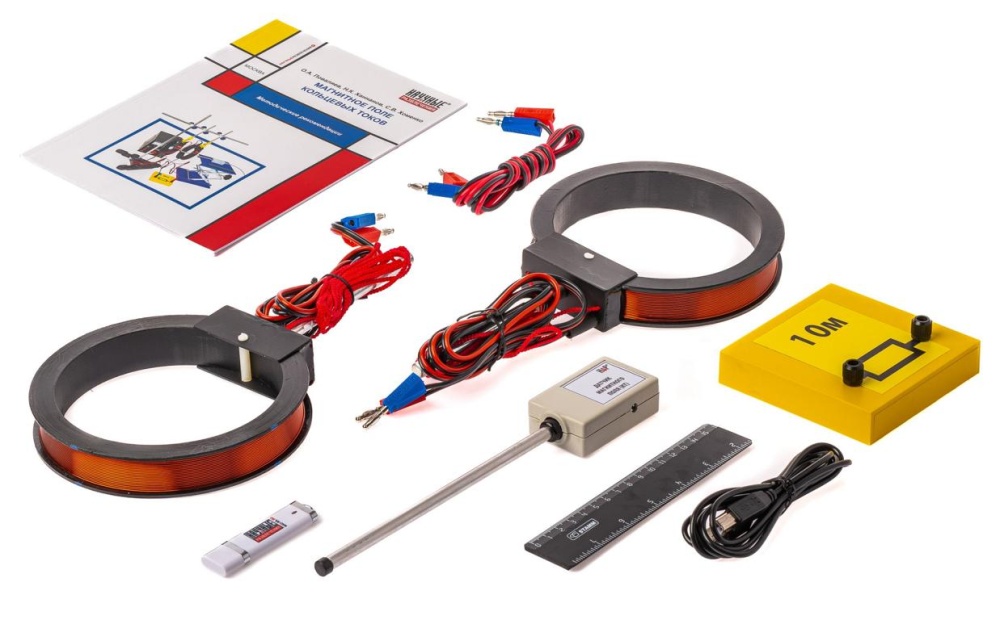

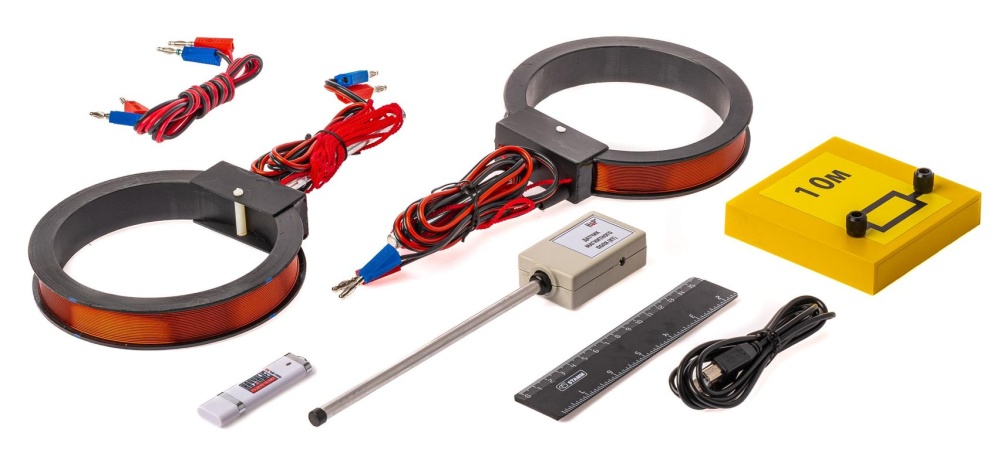

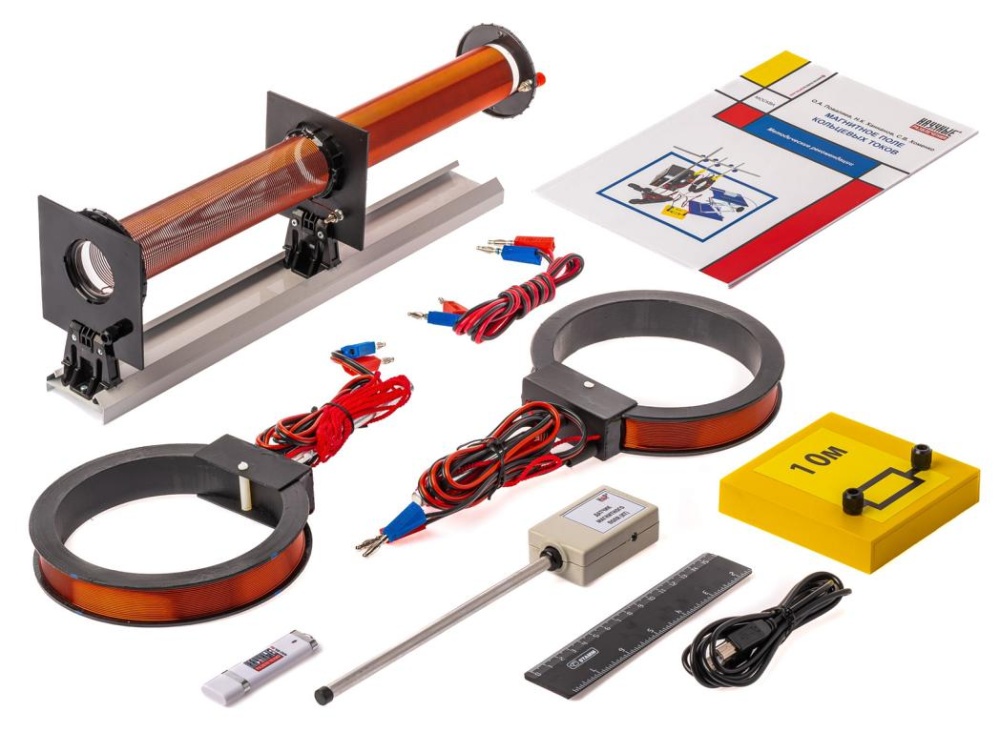

Состав:

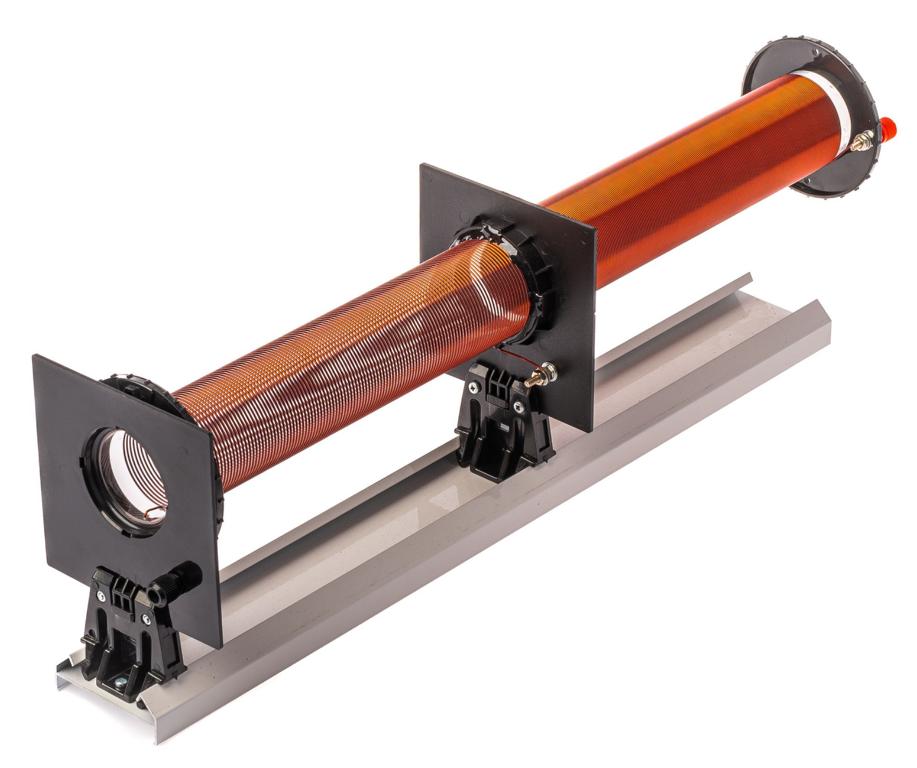

• Соленоид сдвоенный
• Катушка плоская (2 штуки)
• Провод специальный
• Цифровой датчик магнитного поля (диапазон измерений от -40 до +40 мТл)
• Соединительный кабель USB
• Шкала на магнитной основе
• Резистор 1 Ом
• Нить (2 штуки)
• Методическое обеспечение
• Программное обеспечение для проведения демонстрационных экспериментов
• Программное обеспечение для проведения расчетного моделирования
• Система хранения

Методическое обеспечение

Методическое руководство на русском языке содержит указания по выполнению 6 экспериментов на собираемых установках. Описание опытов сопровождается фотографией установки и скриншотами программного обеспечения, показывающими, какие результаты учитель получит в ходе демонстрации.

Программное обеспечение для проведения демонстрационных экспериментов
Программное обеспечение для проведения экспериментов содержит 4 сценария по изучению зависимости магнитного поля от силы тока и регистрации на компьютере зависимостей магнитного поля от координаты.
Каждый из сценариев включает в себя оптимальные настройки используемых датчиков для проведения эксперимента и для последующей обработки собранных данных.
Сценарии позволяют выполнить все этапы научного исследования: демонстрировать качественные закономерности наблюдаемого процесса (больше – меньше, растет-убывает-не зависит), проводить количественные исследования с измерением величин, формированием таблицы наблюдений, построение графика и сопоставления полученных экспериментальных данных с графиками различных функций, проводить обработку данных методом линеаризации.

Программное обеспечение для проведения расчетного моделирования

Расчетная модель по магнитному полю катушки обеспечивает расчет и представление на компьютере картины магнитного поля, возникающего вокруг катушки с током.

Рекомендуемый уровень образования:

• Основное общее (5—9 класс)
• Среднее общее (10 и 11 классы)
• Дополнительное образование

Рекомендуемый возраст: от 12 лет

Рекомендуемое количество на кабинет: 1 штука

Важно: Товар внесен в реестр промышленной продукции, произведенной на территории Российской Федерации, номер реестровой записи —  10683786

Программное обеспечение для проведения демонстрационных экспериментов: «Цифровая лаборатория - Демо». Включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации №20573 от 14.12.2023.

Программное обеспечение для проведения расчетного моделирования: «Интерактивная цифровая лаборатория». Включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации №5603 от 26.07.2019.

Входит в перечень учебного оборудования для оснащения школ-новостроек (Приказ №838 Минпросвещения РФ от 28.11.2024 года)

Компьютер в комплект поставки не входит!

Обратите внимание: для работы пускового устройства дополнительно требуется источник питания напряжением не менее 12В, например, блок питания 24В регулируемый с током нагрузки до 10А.
