Описание

Лабораторный практикум по электричеству

Предназначение

Комплект предназначен для проведения 4-х экспериментальных работ по электродинамике и 7 работ по расчетному моделированию процессов в электрических цепях.

Чему научится ребенок

• Измерение электроемкости конденсатора по кривым его разрядки
• Изучение емкостного сопротивления конденсатора в цепи переменного тока
• Измерение индуктивности и омического сопротивления катушки в цепи переменного тока
• Изучение резонанса в колебательном контуре

Способ работы

Комплект позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования.
Измерение параметров электрических цепей осуществляется с помощью двухканального осциллографического датчика напряжения, подключаемого к USB-входу компьютера.

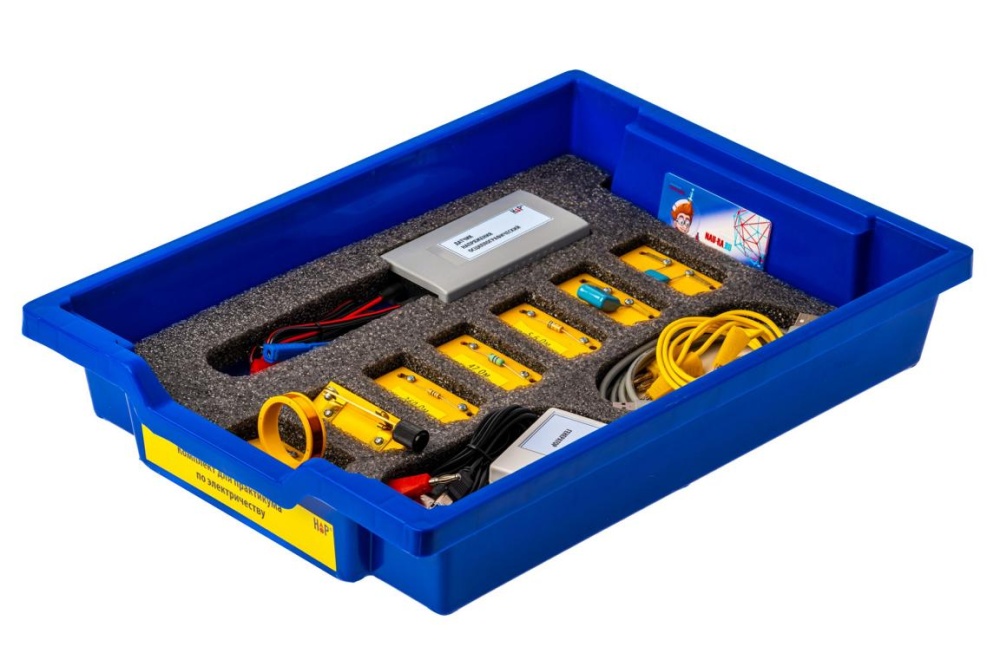

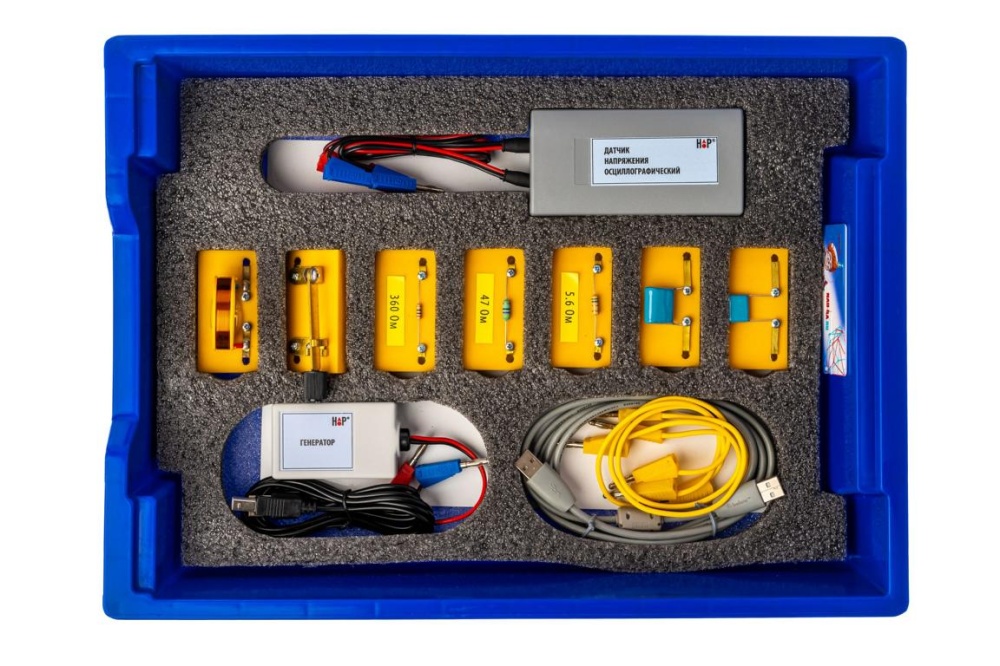

Состав:

• Осциллографический датчик напряжения (диапазон измерений от -100 до +100 В)
• Генератор с управлением от компьютера
• Ключ на платформе
• Резистор 5,6 Ом на платформе
• Резистор 47 Ом на платформе
• Резистор 360 Ом на платформе
• Катушка индуктивности на платформе
• Конденсатор 1 мкФ на платформе
• Конденсатор 4.7 мкФ на платформе
• Комплект проводов
• Рабочее поле из стального листа
• Методическое обеспечение на русском языке
• Программное обеспечение для проведения экспериментов
• Программное обеспечение для проведения расчетного моделирования
• Система хранения

Двухканальный осциллографический датчик напряжения обеспечивает синхронную по времени регистрацию напряжений на двух элементах электрической цепи, а встроенная в программу обработки данных функция суммирования позволяет при обработке данных определять заряд по осциллограмме тока.
Генератор подключается к USB-порту компьютера и обеспечивает формирование выходного переменного напряжения с частотой в диапазоне от 20 Гц до 10 кГц.

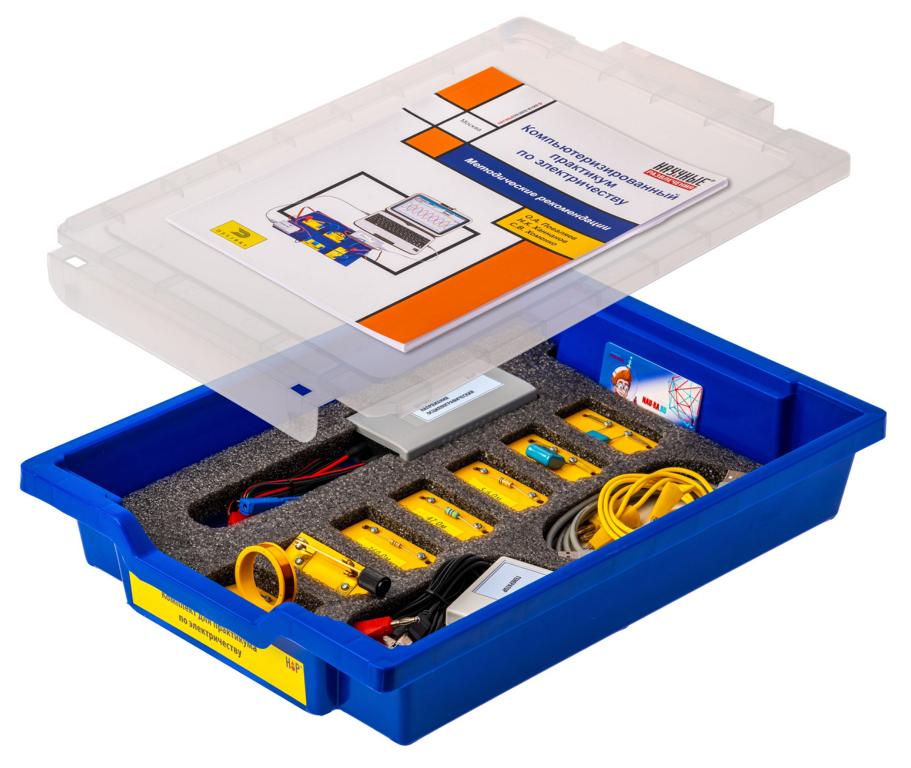

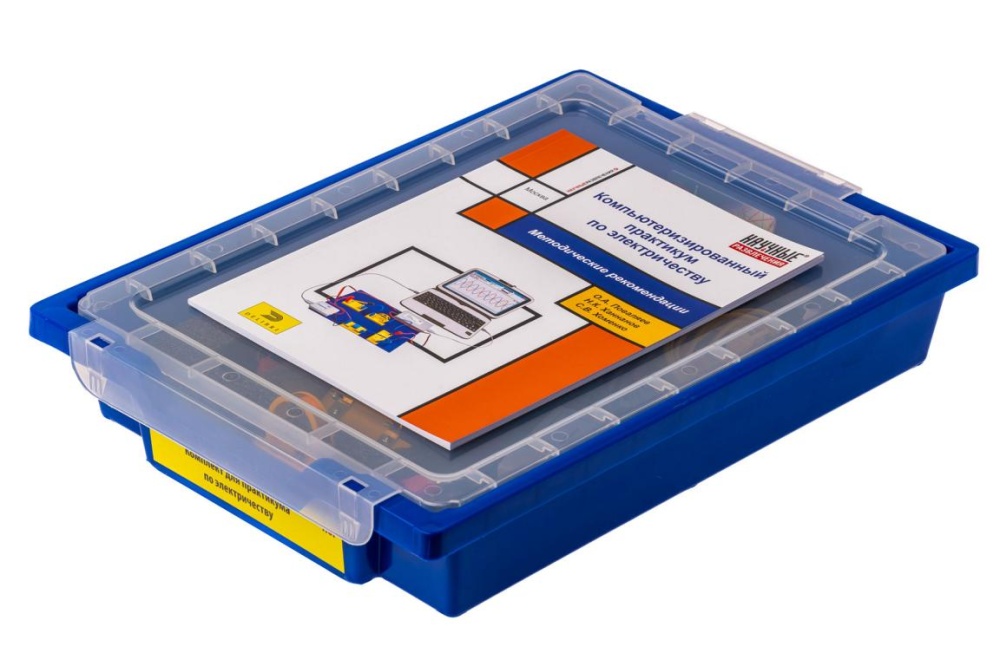

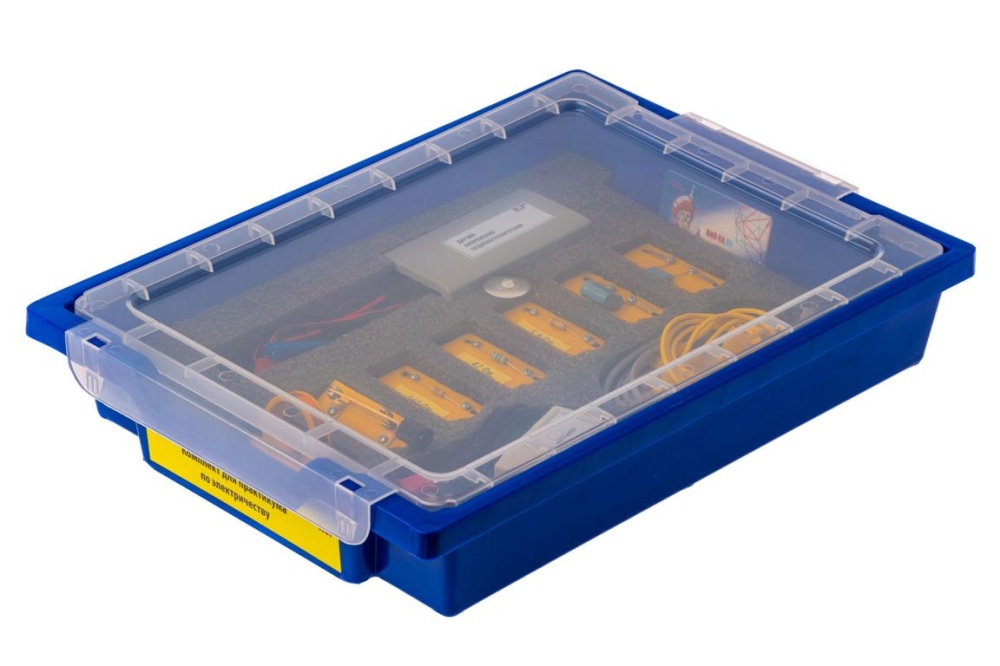

Комплект укомплектован в пластиковую систему хранения, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым. Комплект оборудования в системе хранения располагается на ложементе в индивидуальных ячейках.

Методическое обеспечение

Комплект сопровождается методическим руководством на русском языке, которое содержит рекомендации по проведению 4-х экспериментальных работ, посвященные изучению нестационарных процессов в электрических цепях.
Дополнительно в комплекте поставляется электронное методическое руководство к программам моделирования, которое содержит описание программ моделирования и задания, выполненные в рамках каждой работы по численному моделированию.

Программное обеспечение для проведения экспериментов

Содержит сценарии 4-х лабораторных работ профильного уровня, включающие оптимальные параметры запуска, времени регистрации сигнала с осциллографического датчика напряжения и возможности обработки полученного сигнала.

Программное обеспечение для проведения расчетного моделирования

Обеспечивает компьютерное моделирование процессов в электрических цепях, содержащих конденсаторы, катушки индуктивности и резисторы.

Рекомендуемый уровень образования:

• Основное общее (5 — 9 класс)
• Среднее общее (10 и 11 классы)
• Дополнительное образование

Рекомендуемый возраст: от 12 лет

Рекомендуемое количество на кабинет: 5 штук

Важно: Товар внесен в реестр промышленной продукции, произведенной на территории Российской Федерации, номер реестровой записи — 10683778

Программное обеспечение для проведения экспериментов: «Практикум по физике». Включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации №13228 от 11.04.2022.

Программное обеспечение для проведения расчетного моделирования: «Интерактивная цифровая лаборатория». Включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации №5603 от 26.07.2019.

Входит в перечень учебного оборудования для оснащения школ-новостроек (Приказ №838 Минпросвещения РФ от 28.11.2024 года)

Компьютер в комплект поставки не входит!
